NetStudio动态路由——RIP

实验前准备

编译FRR相关组件到NetStudio中。具体编译过程可以参考博主另一篇博客。
传送门-NetStudio动态路由——FRR概述

搭建网络拓扑

使用若干路由器/开发板搭建出来一个网络拓扑。

进入NetStudio中，修改网络接口的IP地址，使它们处于不同的子网。每个子网中保留两个IP地址在不同路由器上，以保证相邻路由器可以直接通信。具体修改方法参考

配置RIP路由

首先编辑/etc/frr/daemons，确保RIP已启用：

ripd=yes

然后重启FRR

/etc/init.d/frr restart

接下来，输入vtysh命令进入到FRR提供的CLI中。在每个路由器上，声明参与RIP路由的子网。如：

# 进入FRR命令行
vtysh
#进入配置模式
configure terminal
# 启用RIP协议
router rip
# 配置网络（RIP会广播这些网络）
network 192.168.10.0/24
network 192.168.20.0/24
# 保存配置
write

如果可以ping通拓扑中的每一个路由器，证明RIP配置成功。

RIP路由更新抓包测试

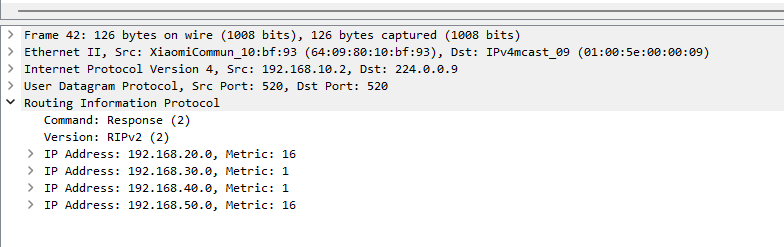

在NetStudio上使用tcpdump工具进行抓包测试，可以看到，当链路断开时，对应子网的Metric字段变为16，表示优先级低。
